Redes de distribuição de energia
Instalação subterrânea, em dutos e eletrocalhas para concessionárias, subestações e infraestrutura.
Cabos de potência e condutores aéreos

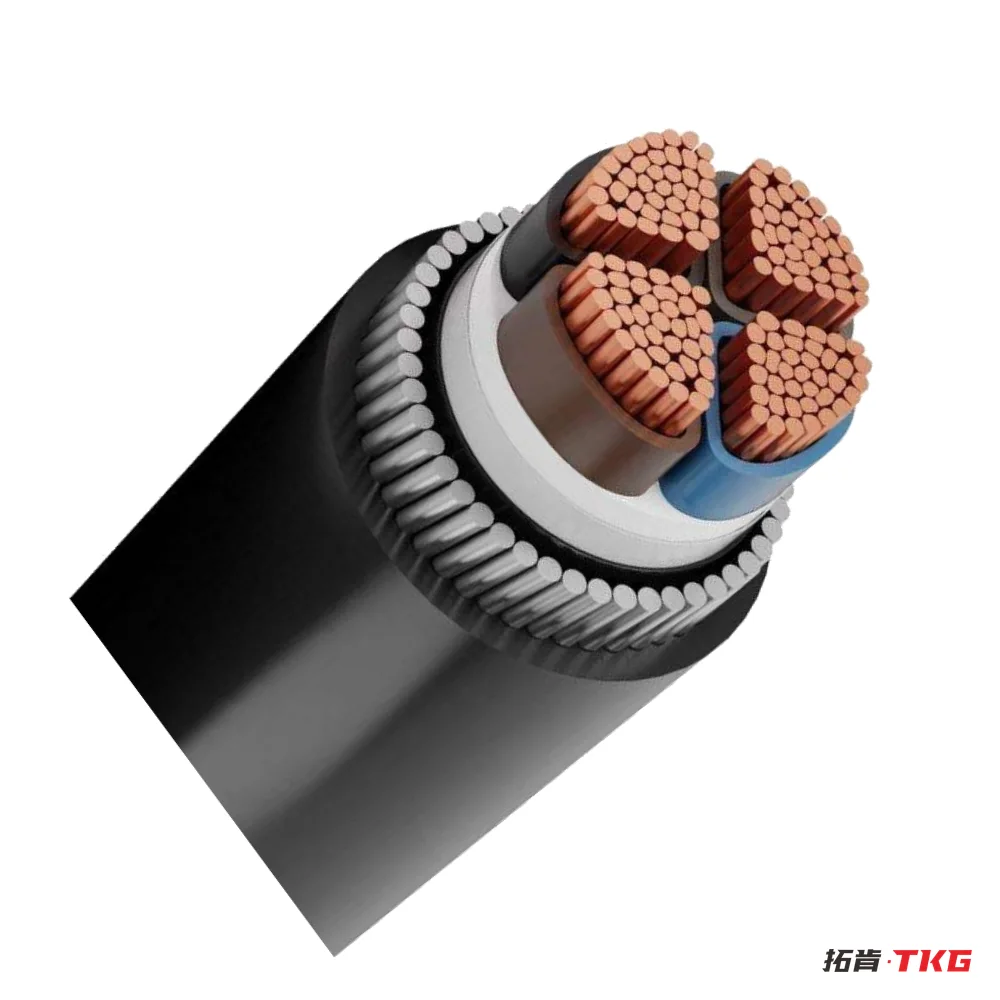

Cabo de potência armado YJV22 / SWA
Cabo de potência com isolação em XLPE e armadura de fios ou fitas de aço para proteção mecânica. Projetado para enterramento direto, dutos subterrâneos, túneis e plantas industriais onde o cabo sofre esmagamento, roedores ou grandes esforços de puxamento. Condutores de cobre ou alumínio de 1,5 a 400 mm², conforme IEC 60502-1 e BS 5467.
- Armadura de fios (SWA) ou fitas (STA) contra impactos e roedores
- Adequado para enterramento direto sem proteção adicional
- Isolação XLPE 90 °C com baixas perdas dielétricas
- Versões LSZH conforme BS 6724 para túneis e edifícios públicos
IEC 60502-1BS 5467 / BS 6724IEC 60228IEC 60332-1 / -3
Preço direto de fábricaAmostras disponíveisOEM / marca própriaResposta em 12 horas
MOQ: uma bobina por bitola (normalmente 500–1000 m)
Visão geral
Cabo de potência com isolação em XLPE e armadura de fios ou fitas de aço para proteção mecânica. Projetado para enterramento direto, dutos subterrâneos, túneis e plantas industriais onde o cabo sofre esmagamento, roedores ou grandes esforços de puxamento. Condutores de cobre ou alumínio de 1,5 a 400 mm², conforme IEC 60502-1 e BS 5467.
Principais características
1
Armadura de fios (SWA) ou fitas (STA) contra impactos e roedores
2
Adequado para enterramento direto sem proteção adicional
3
Isolação XLPE 90 °C com baixas perdas dielétricas
4
Versões LSZH conforme BS 6724 para túneis e edifícios públicos
Estrutura do cabo
| # | Camada | Material / Descrição |
|---|---|---|
| 1 | Condutor | Cobre ou alumínio, classe 2 encordoado / compactado |
| 2 | Isolação | XLPE (polietileno reticulado), 90 °C |
| 3 | Enchimento | Enchimento de fio PP ou PVC |
| 4 | Capa interna / enchimento | Composto de PVC |
| 5 | Armadura | Fios de aço galvanizado (SWA) ou fita dupla de aço (STA) |
| 6 | Cobertura externa | Composto de PVC |
Especificações técnicas
| Parâmetro | Valor |
|---|---|
| Tipos / modelos | YJV22, YJV32, CU/XLPE/SWA/PVC, NYRY, N2XRY |
| Tensão nominal | 0.6/1 kV (1.8/3 kV) |
| Condutor | Cobre ou alumínio, classe 2 encordoado / compactado |
| Seção / bitola | 1.5 – 400 mm² |
| Número de condutores | 1 – 5, 3+1, 3+2, 4+1 |
| Armadura | Fios de aço galvanizado (SWA) ou fita dupla de aço (STA) |
| Temperatura de operação | ≤ 90 °C |
| Temperatura de curto-circuito | 250 °C / 5 s |
| Desempenho à chama | Antichama, IEC 60332-1 |
| Cores | Preto |
| Comprimento padrão | Bobinas de madeira ou madeira-aço, comprimento sob consulta |
Os valores acima são típicos. Outras bitolas, condutores, cores e normas disponíveis sob consulta.
Normas e certificações
IEC 60502-1Cabos de potência 0,6/1 kV e 1,8/3 kV
BS 5467 / BS 6724Cabos armados 600/1000 V (Reino Unido)
IEC 60228Condutores de cabos isolados
IEC 60332-1 / -3Ensaios de propagação de chama
Cenários de aplicação
Plantas industriais
Alimentação de motores, máquinas e linhas de produção em fábricas, oficinas e minas.
Usinas solares de grande porte
Cabeamento de strings e arranjos entre módulos FV, string boxes e inversores em usinas de solo.
Embalagem e envio
Os cabos são fornecidos em bobinas de madeira fumigada ou madeira-aço, com as pontas seladas por capas termocontráteis contra umidade. O comprimento por bobina é definido conforme o seu projeto para reduzir emendas e perdas. Cada bobina é marcada com tipo, bitola, comprimento, peso bruto/líquido e sentido de rotação. Carregamos contêineres 20GP/40HQ ou flat-rack em Ningbo ou Xangai, com termos FOB, CFR, CIF e DDP, documentação completa e relatórios de ensaio de fábrica.
Perguntas frequentes
Quais normas o Cabo de potência armado YJV22 / SWA atende?
A TKG CHINA fabrica Cabo de potência armado YJV22 / SWA conforme IEC 60502-1, BS 5467 / BS 6724, IEC 60228 e IEC 60332-1 / -3. Cada embarque inclui relatório de ensaio de fábrica e, sob solicitação, pode-se providenciar inspeção de terceiros.
Posso pedir Cabo de potência armado YJV22 / SWA com especificações personalizadas ou com a minha marca?
Sim. Bitola, número de condutores, cores, gravação da cobertura, comprimento e embalagem podem ser personalizados. Oferecemos gravação OEM com a sua marca, etiquetas e caixas.
Qual é o MOQ e o prazo de entrega do Cabo de potência armado YJV22 / SWA?
O MOQ normalmente é uma bobina por bitola (normalmente 500–1000 m). Especificações padrão são embarcadas em 7–20 dias após o sinal, e amostras ficam prontas em poucos dias.
Como obtenho o preço do Cabo de potência armado YJV22 / SWA?
Envie a especificação, quantidade e porto de destino pelo formulário ou WhatsApp. Nosso engenheiro de vendas responderá com cotação e ficha técnica em até 12 horas.
