Cables para nuevas energías

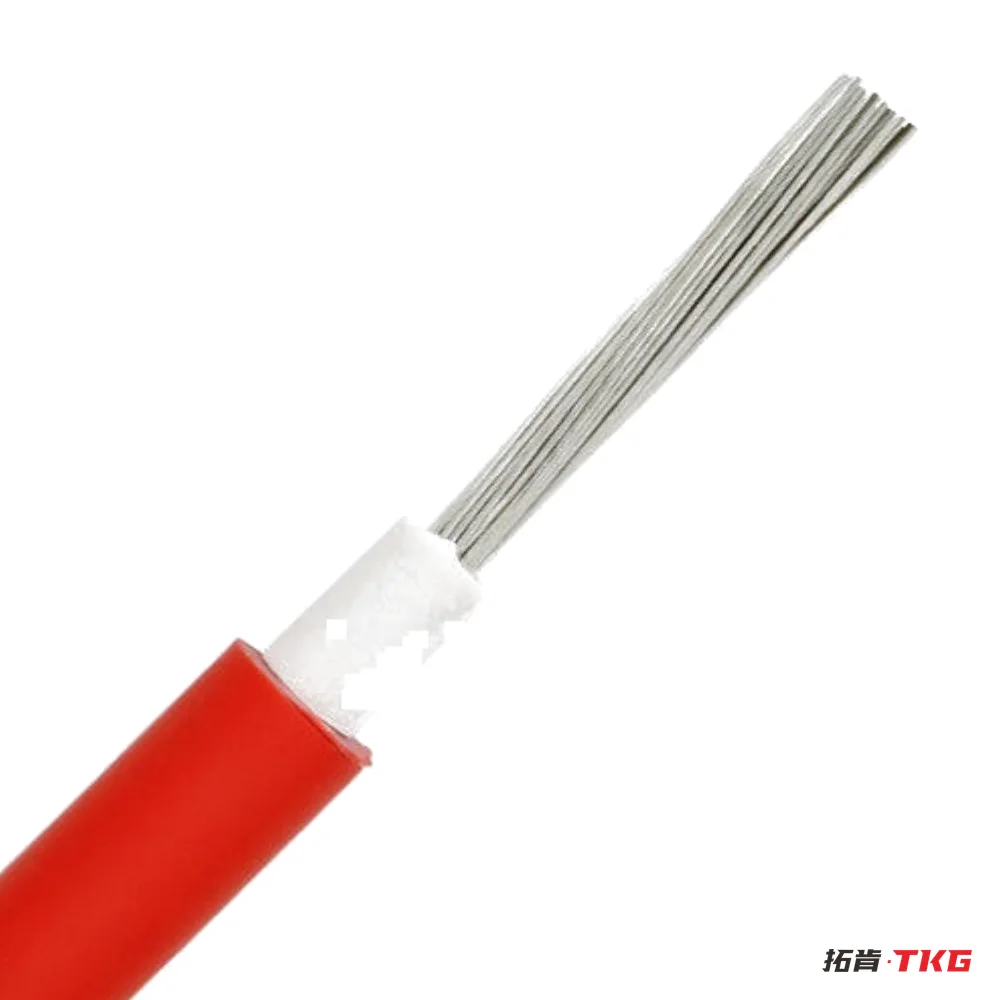

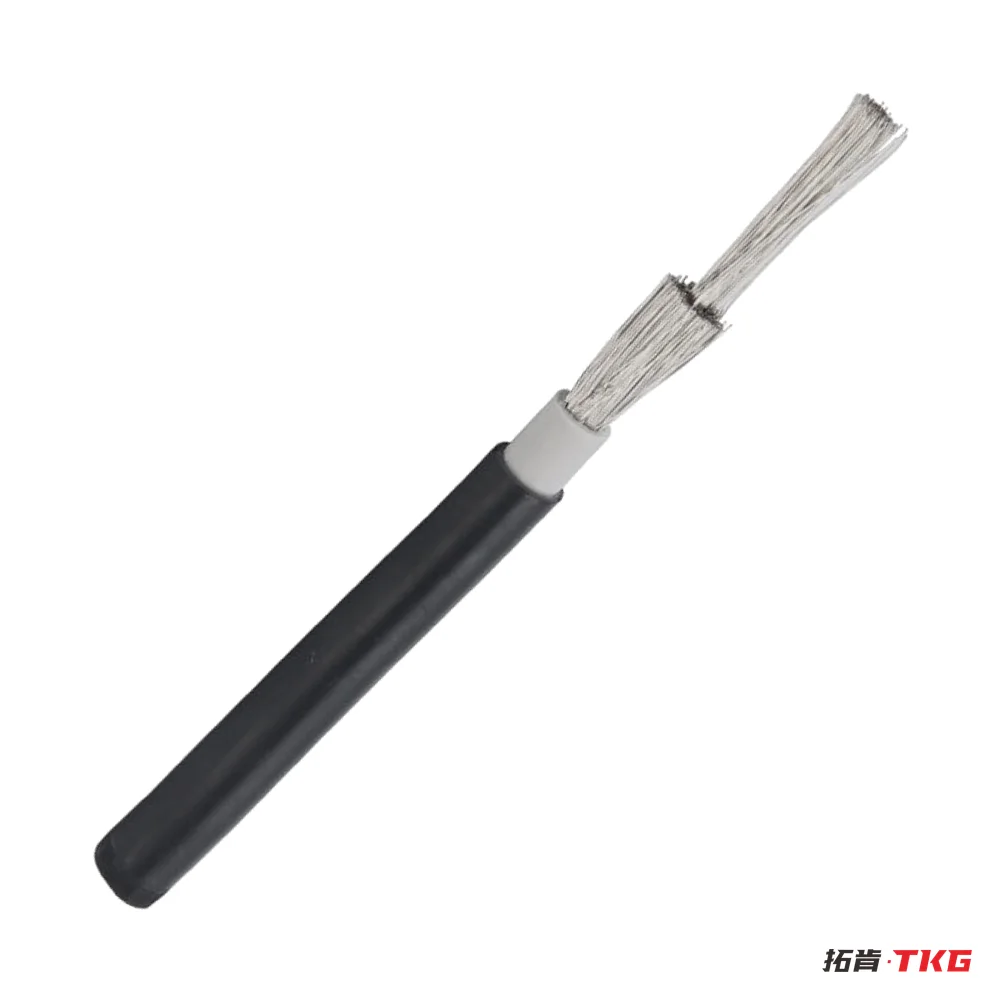

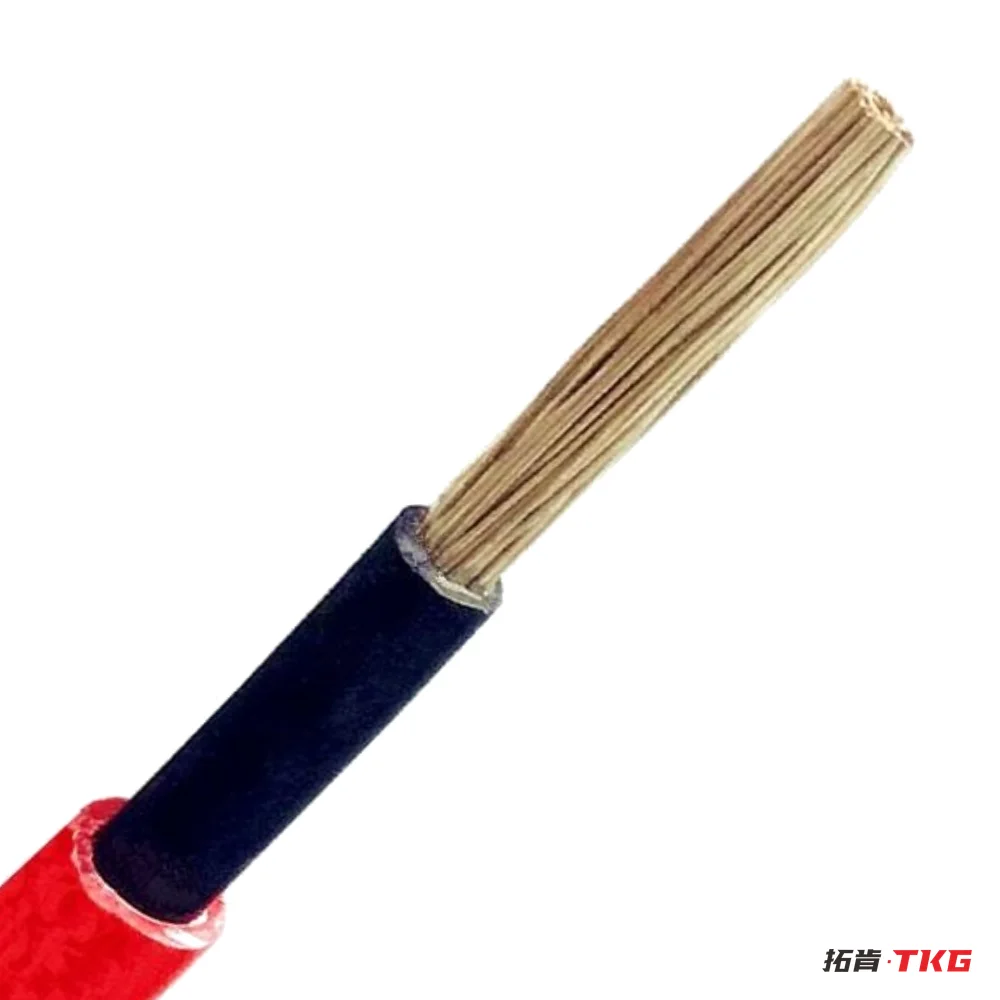

Cable solar fotovoltaico H1Z2Z2-K / PV1-F
El cable solar TKG es un cable unipolar de CC 1,5 kV con conductor de cobre estañado y doble aislamiento XLPO libre de halógenos, diseñado para conectar módulos FV, cajas combinadoras e inversores. Certificado por TÜV según EN 50618 e IEC 62930, ofrece más de 25 años de servicio confiable a la intemperie.
- Conductor de cobre estañado clase 5, resistente a la corrosión y de baja resistencia
- Aislamiento y cubierta XLPO reticulados: resistentes a UV, ozono, calor e intemperie
- Libre de halógenos, baja emisión de humos y retardante de llama

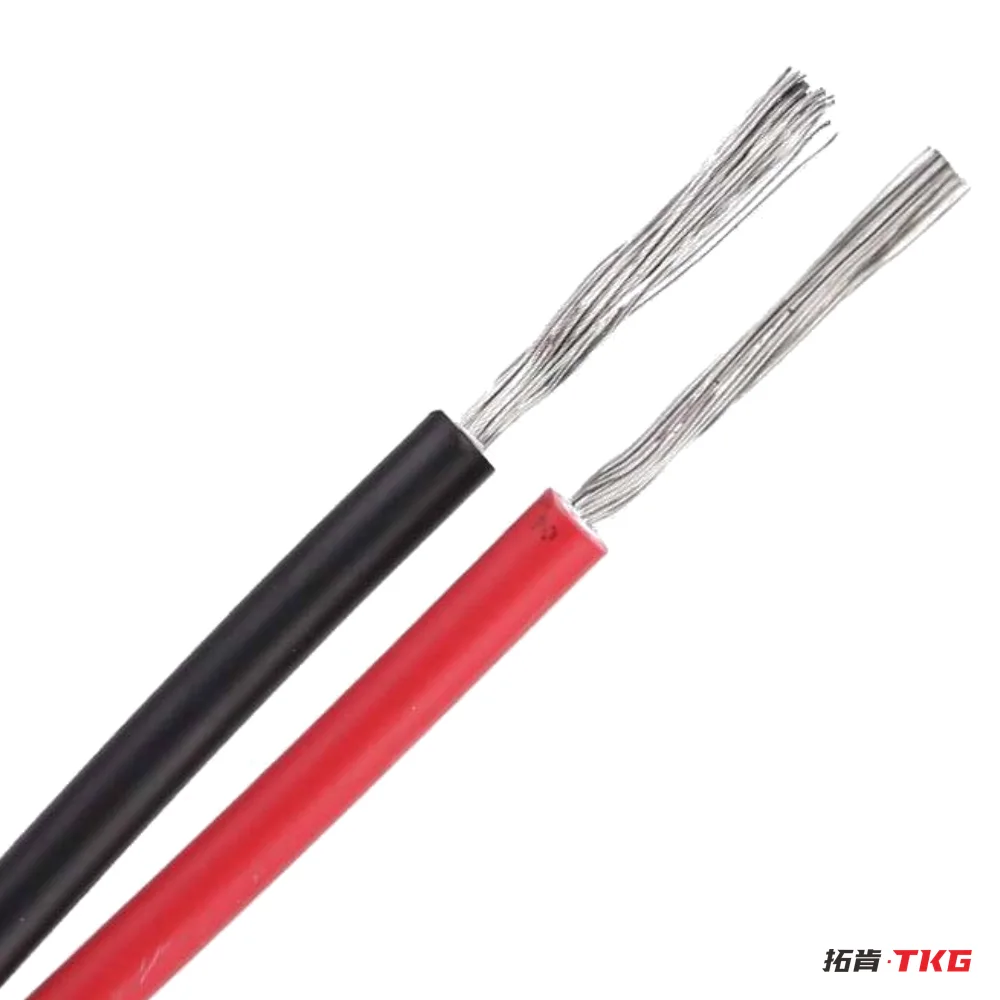

- Versiones roja y negra para identificar la polaridad; compatible con conectores tipo MC4
EN 50618IEC 62930TÜV 2PfG 1169/08.2007IEC 60228RoHS / REACH
Precio directo de fábricaMuestras disponiblesOEM / marca propiaRespuesta en 12 horas
MOQ: 500 m por sección
Descripción
El cable solar TKG es un cable unipolar de CC 1,5 kV con conductor de cobre estañado y doble aislamiento XLPO libre de halógenos, diseñado para conectar módulos FV, cajas combinadoras e inversores. Certificado por TÜV según EN 50618 e IEC 62930, ofrece más de 25 años de servicio confiable a la intemperie.
Características principales
1
Conductor de cobre estañado clase 5, resistente a la corrosión y de baja resistencia
2
Aislamiento y cubierta XLPO reticulados: resistentes a UV, ozono, calor e intemperie
3
Libre de halógenos, baja emisión de humos y retardante de llama
4
Versiones roja y negra para identificar la polaridad; compatible con conectores tipo MC4
Estructura del cable
| # | Capa | Material / Descripción |
|---|---|---|
| 1 | Conductor | Cobre estañado, clase 5 extraflexible |
| 2 | Aislamiento | Poliolefina reticulada libre de halógenos (XLPO) |
| 3 | Cubierta exterior | XLPO libre de halógenos, resistente a UV, ozono y llama |
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Tipos / modelos | H1Z2Z2-K, PV1-F, 62930 IEC 131 |
| Tensión nominal | DC 1.5 kV (1.8 kV max.) / AC 1.0/1.0 kV |
| Tensión de prueba | AC 6.5 kV / 5 min |
| Conductor | Cobre estañado, clase 5 extraflexible |
| Sección | 1.5 – 240 mm² (4 / 6 / 10 mm²) |
| Temperatura de operación | -40 °C … +90 °C (120 °C / 20,000 h) |
| Temperatura de cortocircuito | 250 °C / 5 s |
| Radio mínimo de curvatura | 4 × OD |
| Comportamiento ante la llama | Retardante de llama, libre de halógenos, baja emisión de humos |
| Resistencia UV / intemperie | Excelente — apto para exterior |
| Vida útil | Más de 25 años (exterior) |
| Colores | Negro, rojo (otros bajo pedido) |
| Longitud estándar | Rollos de 100 m / 200 m, carretes de 500–1000 m |
Los valores indicados son típicos. Otras secciones, conductores, colores y normas disponibles bajo pedido.
Normas y certificaciones
EN 50618Cables eléctricos para sistemas fotovoltaicos
IEC 62930Cables para sistemas fotovoltaicos (CC 1,5 kV)
TÜV 2PfG 1169/08.2007Requisitos para cable solar PV1-F
IEC 60228Conductores de cables aislados
RoHS / REACHCumplimiento ambiental
Escenarios de aplicación

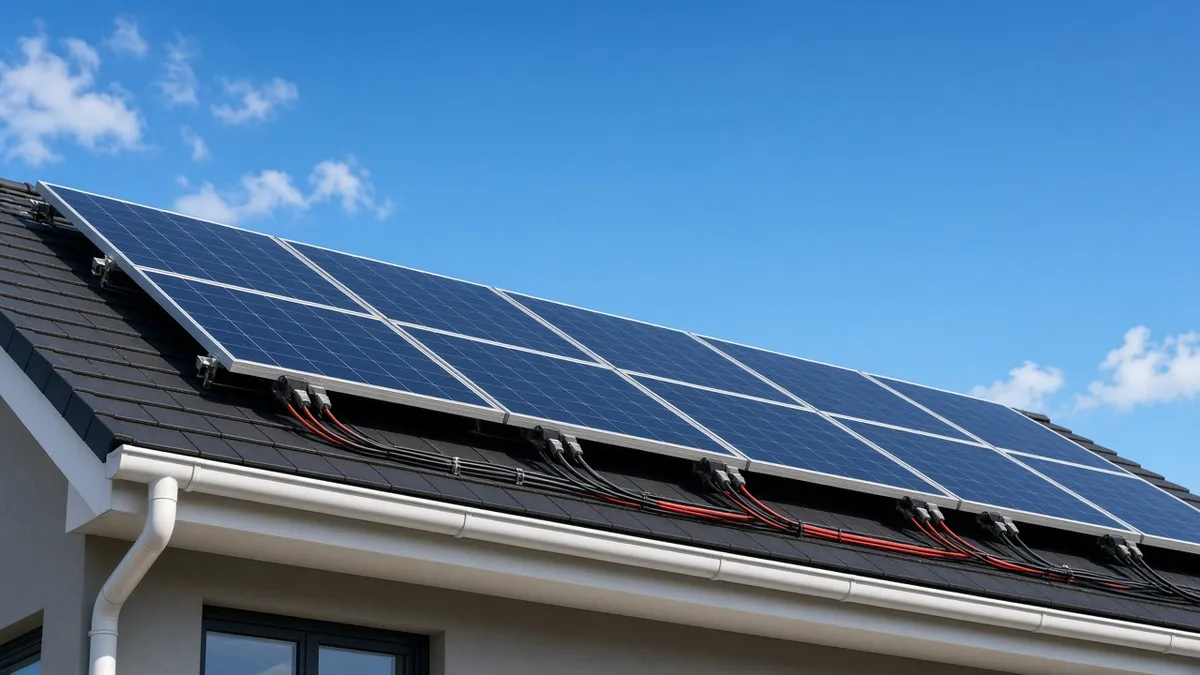

FV en tejados y residencial
Conexiones CC confiables para sistemas en tejados residenciales y comerciales expuestos al sol, calor y lluvia.
Almacenamiento de energía en baterías (BESS)
Interconexión de módulos, racks y PCS en sistemas de almacenamiento en contenedor y residenciales.
Empaque y envío
El empaque estándar es en rollos de 100 m o 200 m con film y cajas, o carretes de madera de 500 m / 1000 m / 3000 m para proyectos. Los extremos se sellan contra la humedad y cada rollo o carrete lleva etiqueta con tipo, sección, longitud y número de lote para trazabilidad. Cargamos contenedores 20GP/40HQ en Ningbo o Shanghái con términos FOB, CFR, CIF y DDP, documentación completa, certificados e informes de pruebas.
Preguntas frecuentes
¿Qué normas cumple Cable solar fotovoltaico H1Z2Z2-K / PV1-F?
TKG CHINA fabrica Cable solar fotovoltaico H1Z2Z2-K / PV1-F conforme a EN 50618, IEC 62930, TÜV 2PfG 1169/08.2007, IEC 60228 y RoHS / REACH. Cada envío incluye informe de pruebas de fábrica y, a pedido, se puede coordinar inspección de terceros.
¿Puedo pedir Cable solar fotovoltaico H1Z2Z2-K / PV1-F con especificaciones a medida o con mi marca?
Sí. Se pueden personalizar sección, número de conductores, colores, impresión de la cubierta, longitud y empaque. Ofrecemos impresión OEM con su marca, etiquetas y cajas.
¿Cuál es el MOQ y el plazo de entrega de Cable solar fotovoltaico H1Z2Z2-K / PV1-F?
El MOQ suele ser 500 m por sección. Las especificaciones estándar se despachan en 7–20 días tras el anticipo y las muestras se preparan en pocos días.
¿Cómo obtengo el precio de Cable solar fotovoltaico H1Z2Z2-K / PV1-F?
Envíenos la especificación, cantidad y puerto de destino mediante el formulario o WhatsApp. Nuestro ingeniero de ventas responderá con cotización y ficha técnica en menos de 12 horas.
