كابل بيانات RS485 (زوج مجدول محجوب، 120 أوم)

كابل زوج مجدول محجوب بمعاوقة 120 أوم لاتصالات RS-485 وModbus RTU وأنظمة شبيهة بـ Profibus وأنظمة إدارة المباني. يحافظ العزل من PE المُرغى والجدل المحكم والحجب بالرقاقة والجديلة على نقاء البيانات لمسافات طويلة في المصانع وعدادات الطاقة والتكييف وأتمتة المباني.

معاوقة 120 أوم متوافقة مع مرسلات RS-485
سعة منخفضة لخطوط طويلة وسرعات أعلى
حجب رقاقة + جديلة مع سلك تصريف ضد التشويش
مكافئ للتراكيب الشائعة من نوع 3105A / 9842

TIA/EIA-485EN 50288-7RoHS / REACH

راسلنا عبر واتساب

سعر المصنع مباشرةعينات متاحةOEM / علامتك التجاريةرد خلال 12 ساعة

MOQ: 500 متر لكل مقطع

نظرة عامة

المزايا الرئيسية

معاوقة 120 أوم متوافقة مع مرسلات RS-485

سعة منخفضة لخطوط طويلة وسرعات أعلى

حجب رقاقة + جديلة مع سلك تصريف ضد التشويش

مكافئ للتراكيب الشائعة من نوع 3105A / 9842

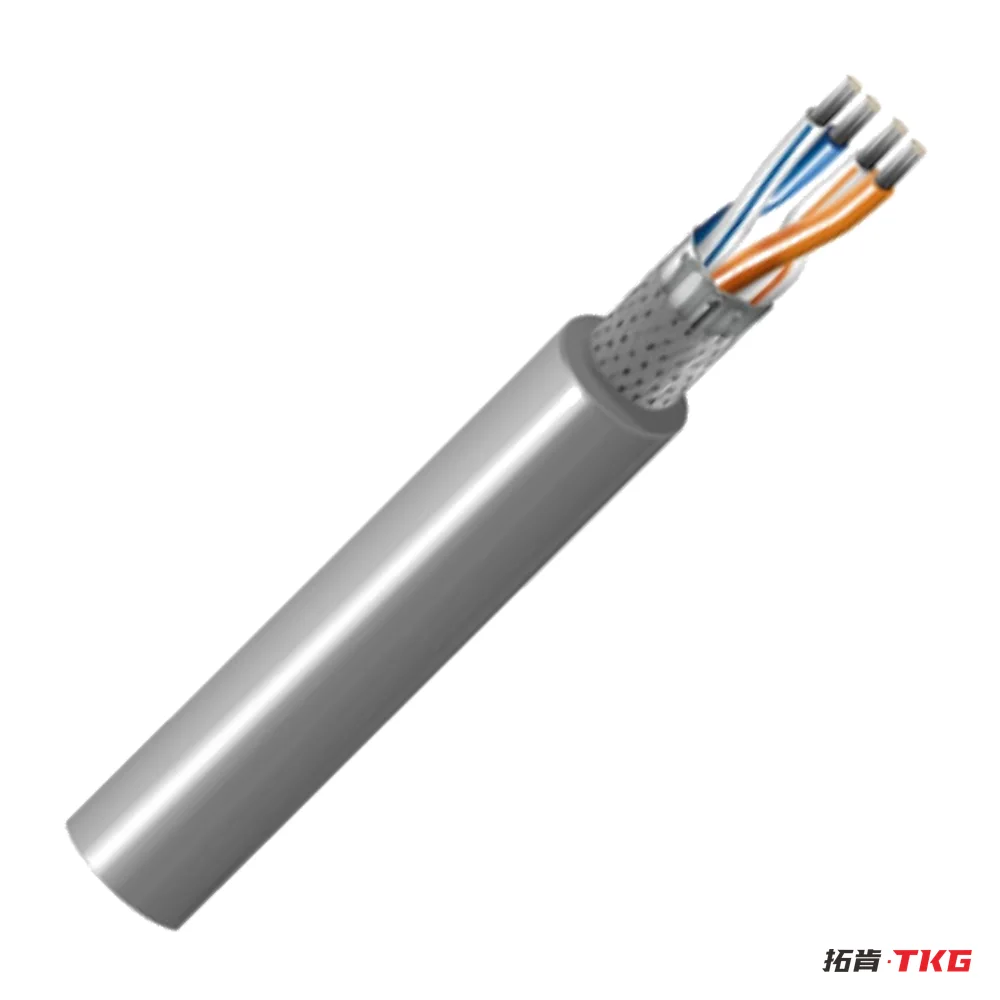

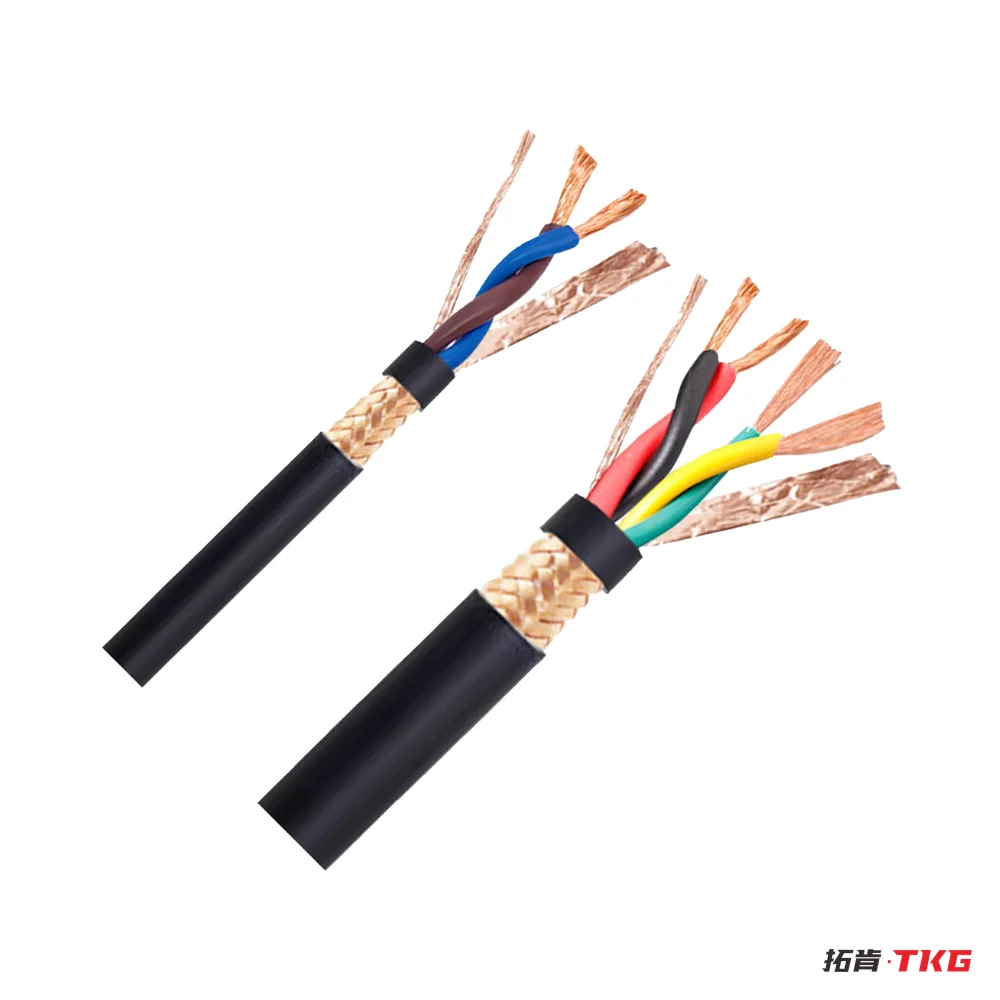

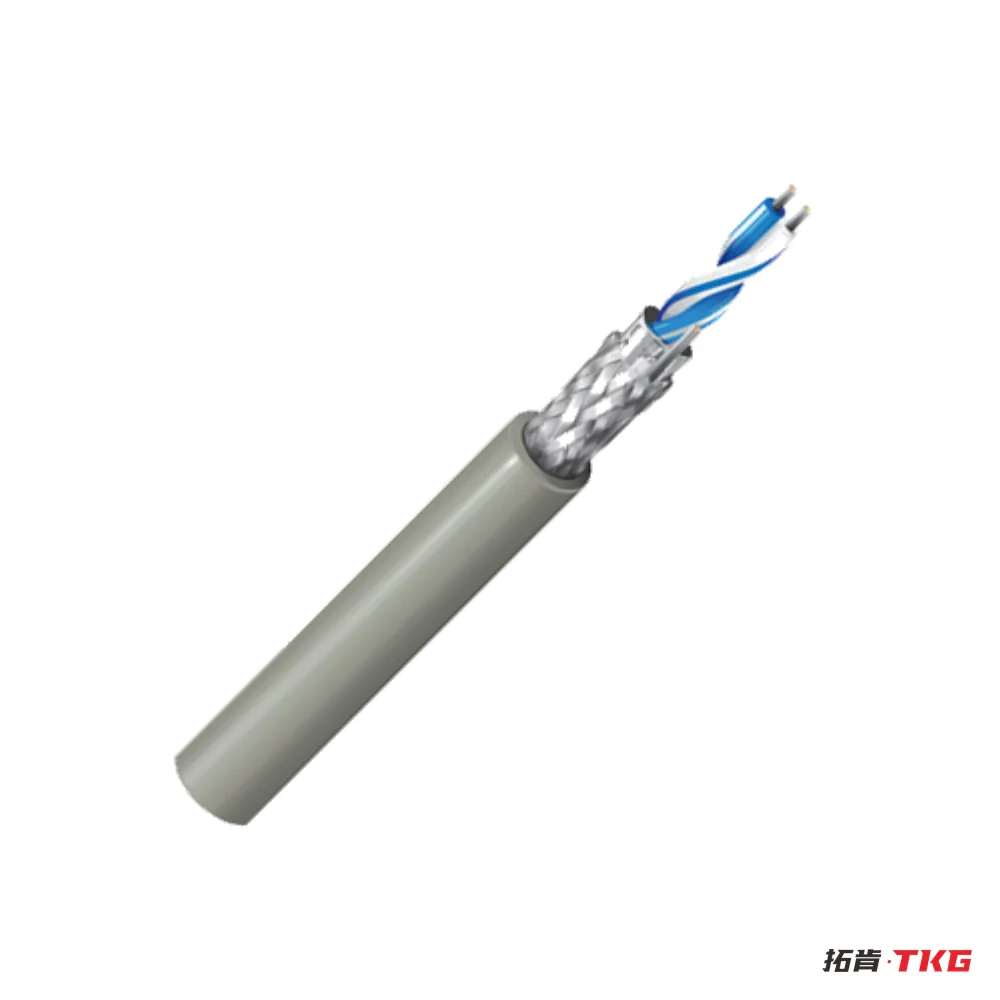

تركيب الكابل

#	الطبقة	المادة / الوصف
1	الموصل	نحاس مقصدر، 7 أسلاك أو مجدول ناعم
2	العزل	PE مُرغى فيزيائيًا
3	أزواج مجدولة	أزواج مجدولة مرمّزة بالألوان
4	الحجب / الشاشة	رقاقة ألومنيوم + جديلة نحاس مقصدر
5	سلك التصريف	سلك تصريف من النحاس المقصدر
6	الغلاف الخارجي	PVC أو LSZH (منخفض الدخان وخالٍ من الهالوجين)

المواصفات الفنية

المعيار	القيمة
الأنواع / الطرازات	1×2×22 AWG, 2×2×22 AWG, 1×2×24 AWG (3105A / 9842 eq.)
المعاوقة المميزة	120 Ω
السعة	≈ 40 pF/m
الموصل	نحاس مقصدر، 7 أسلاك أو مجدول ناعم
الحجب	رقاقة ألومنيوم + جديلة نحاس مقصدر
الجهد المقنن	300 V
درجة حرارة التشغيل	-20 °C … +70 °C
الغلاف	PVC أو LSZH (منخفض الدخان وخالٍ من الهالوجين)
الألوان	رمادي أو أسود
الطول القياسي	صندوق 305 م (1000 قدم) أو بكرة خشبية

القيم أعلاه نموذجية. تتوفر مقاطع وعدد موصلات وألوان ومعايير أخرى عند الطلب.

المعايير والشهادات

TIA/EIA-485نقل البيانات المتوازن RS-485

EN 50288-7كابلات الأجهزة والتحكم

RoHS / REACHالامتثال البيئي

مجالات التطبيق

أتمتة المباني (BMS)

روابط RS-485 / Modbus لأنظمة التكييف وعدادات الطاقة والتحكم بالإنارة والدخول.

الأتمتة والتحكم الصناعي

وحدات PLC والحساسات والأجهزة ومحركات السرعة ولوحات التحكم حيث تهم سلامة الإشارة.

المنشآت الصناعية

تغذية المحركات والآلات وخطوط الإنتاج في المصانع والورش والمناجم.

التغليف والشحن

يُعبأ الكابل السائب في صناديق سهلة السحب بطول 305 م (1000 قدم) أو على بكرات خشبية؛ وتُعبأ أسلاك التوصيل في أكياس فردية بملصقات داخل كراتين. تتوفر صناديق وملصقات وباركود مطبوعة بعلامتك التجارية لطلبات OEM. توضع الكراتين على منصات وتُشحن في حاويات 20GP/40HQ من نينغبو أو شنغهاي. يمكن شحن العينات والطلبات الصغيرة بالبريد السريع (DHL وFedEx وUPS) أو الشحن الجوي.

OEM packing FOB · CFR · CIF · DDP Test report MOQ: 500 متر لكل مقطع

الأسئلة الشائعة

ما المعايير التي يتوافق معها كابل بيانات RS485 (زوج مجدول محجوب، 120 أوم)؟

تصنّع TKG CHINA منتج كابل بيانات RS485 (زوج مجدول محجوب، 120 أوم) وفقًا لـ TIA/EIA-485, EN 50288-7 وRoHS / REACH. يُرفق تقرير اختبار المصنع مع كل شحنة، ويمكن ترتيب فحص من طرف ثالث عند الطلب.

هل يمكنني طلب كابل بيانات RS485 (زوج مجدول محجوب، 120 أوم) بمواصفات خاصة أو بعلامتي التجارية؟

نعم. يمكن تخصيص المقطع وعدد الموصلات والألوان والطباعة على الغلاف والطول والتغليف. تتوفر طباعة OEM بعلامتك التجارية وملصقاتك وكراتينك.

ما هو الحد الأدنى للطلب ومدة التسليم لـ كابل بيانات RS485 (زوج مجدول محجوب، 120 أوم)؟

الحد الأدنى للطلب عادةً 500 متر لكل مقطع. تُشحن المواصفات القياسية خلال 7–20 يومًا بعد الدفعة المقدمة، ويمكن تجهيز العينات خلال أيام قليلة.

كيف أحصل على سعر كابل بيانات RS485 (زوج مجدول محجوب، 120 أوم)؟

أرسل لنا المواصفات والكمية وميناء الوصول عبر نموذج الاستفسار أو واتساب، وسيرد مهندس المبيعات بعرض السعر والمواصفات الفنية خلال 12 ساعة.
